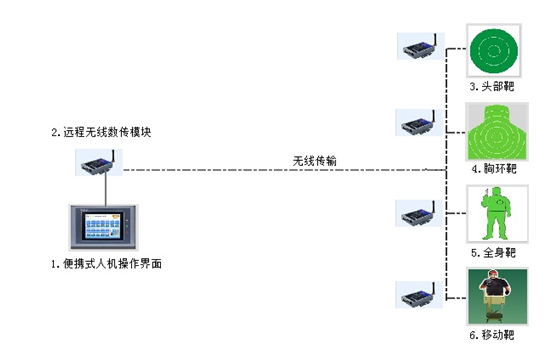

本新型應用公開了一種穩定可靠,安全高效的射擊報靶系統,在室外靶場射擊訓練中,由于射擊目標距射擊人員距離較遠,對射擊結果都要到現場近距離觀察和統計,無法實施反映射擊效果,該系統通過遠程數傳模塊和感應式智能靶面將射擊模式和成績實時反映給射擊人員,大大提高了射擊訓練效果和射擊安全性,系統包含:

1.便攜式人機操作界面

2.遠程無線數傳模塊

3.感應式頭部靶

4.感應式胸環靶

5.感應式全身靶

6.無軌移動靶

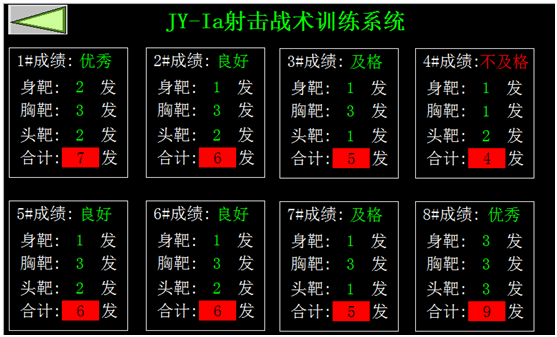

系統采用遠程無線數傳模塊控制各種靶面起倒時間, 根據對<各兵種輕武器實彈射擊保障條件需求>分析,射擊人員對200米的身靶，150米的胸靶和100米的頭靶分三次射擊，靶面起倒3次，共9發子彈，射中有效區7發以上為優秀，6發為良好，5發為及格。

一、射擊系統功能設計：

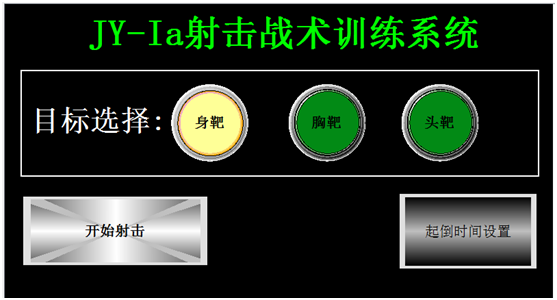

當選擇胸靶后，按開始射擊，所有的胸靶起倒3次每次間隔8秒

按起倒時間設置，可設置起倒時間（6~8秒），起倒次數等。

按起倒時間設置，可設置起倒時間（6~8秒），起倒次數等。

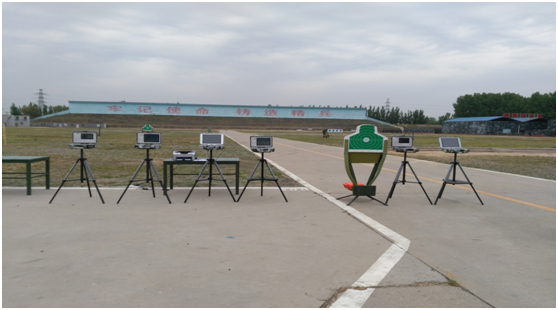

二、實際應用案例:
